| 品牌 |
江阴市丰泰机械 |
型号 |
YM50,UTM20 |
适用物料 |
热敏性物料,动物胎盘,动植物提取物,热熔胶,色母等 |
| 应用领域 |
粉末涂料,保健品,医药，化工、食品等等 |
生产能力 |
100~3000（kg/h） |
主轴转速 |
2000~12000（r/min） |
| 进料粒度≤ |
3~10（mm） |
电机功率 |
45（KW） |
出料粒度 |
0.5~0.001（mm） |
【机械配置说明】
1. 所有机械与物料接触部分达到卫生级标准。

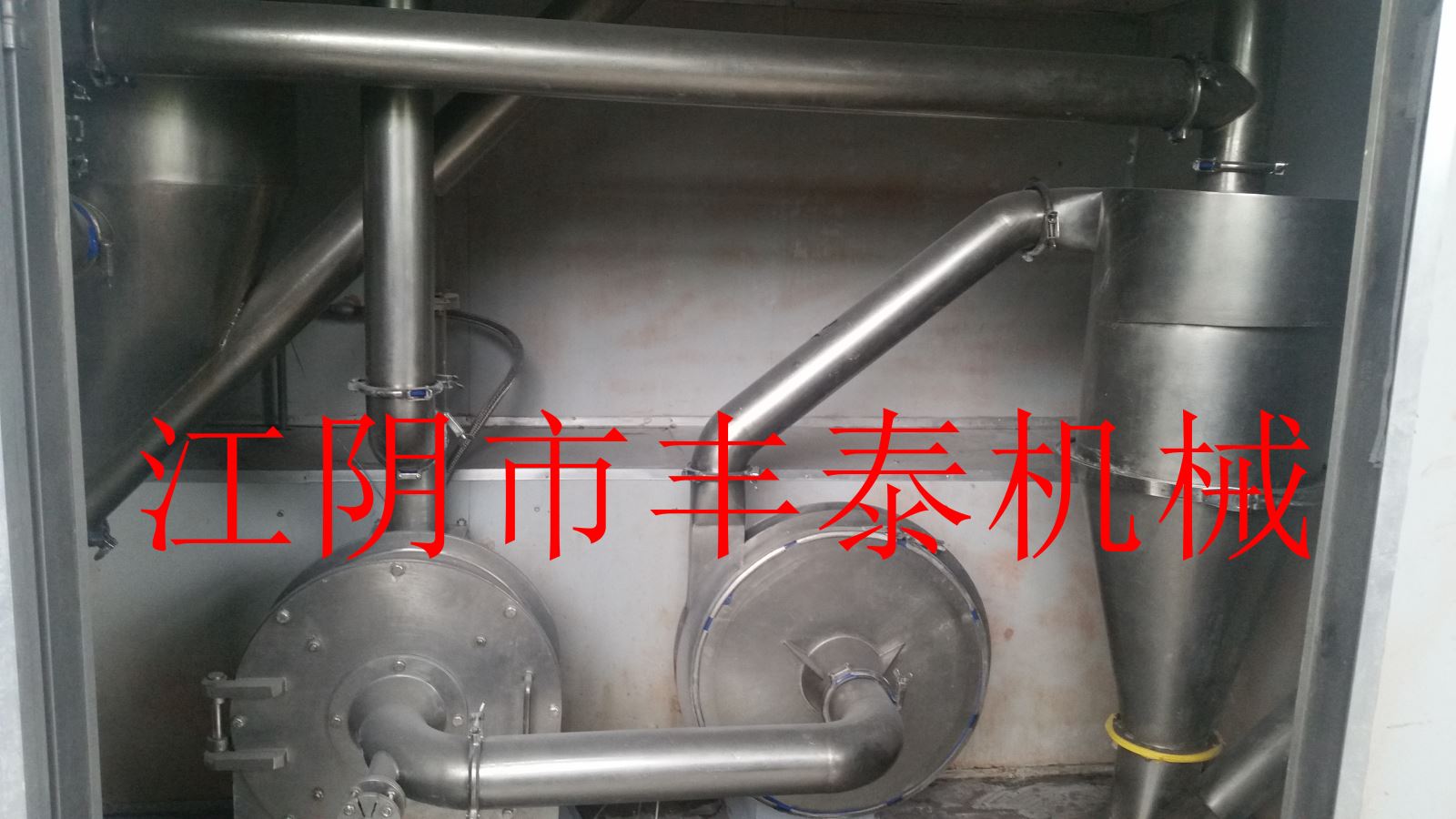

2.变频器采用国内知名品牌，全套机械总组成：预冷料仓、送料机械、主机粉碎集合体、出料风机、分级机、旋风分离器、回流泵、出料机械、冷媒输入管道阀门、低温表、电控装置。
3.主机45KW电机采用55KW通用重载型变频器。整机连防护栏高度3200；出料高度700~1300mm。
4.气流筛、旋转筛、振动圆筛等筛分机械用户另配。
5.标准配置系统分级机采用龙喷式；可根据客户安装蜗壳式分级机。
6.用户可根据需要另行搭配机械与电器组成。
7.YM系列深冷式粉碎机采用外界媒体冷冻方式，是解决在常温下无法粉碎的物料采用外界物冷冻被粉碎物的粉碎技术。也可运用在成保持、防爆等领域。本机通过液氮、压缩空气、冷气机等的冷源于物料进行热交换。

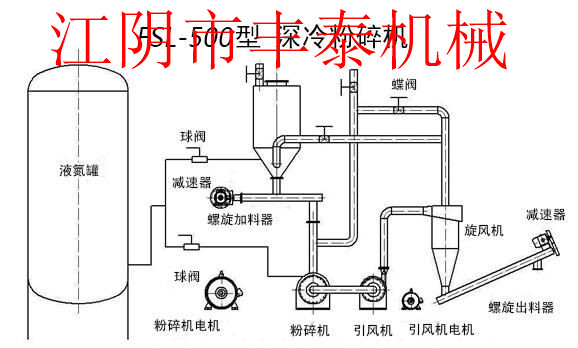

【结构组成】：
1、YM、UTM系列粉碎机采用预冷料仓对物料进行预冷，预冷料仓安装精密液态气体气化装置，在液态气体气化过程中对物料强制冷却。
2、采用螺旋式进料机将已经达到冷却脆化的物料送入粉碎机腔。
3、独立的滚动副保证机器在低温环境下的运转正常，冷媒再注入式补偿对物料在粉碎过程中产生的热量相抵消，冷媒的注入量通过低温阀门调节，粉碎物料时产生的高压气流与冷媒失压膨胀的气流通过粉碎机静止分级器的旋向窗口排出机腔。物料粉碎后达到所需要的细度同时顺同气流进入出料系统，交粗的物料撞击到静止分级器叶片反弹回粉碎机腔，达到粗步分级效果。
4、出料牵引系统：采用空气牵引方式通过管道将经过主机粉碎的物料排出主机。
5、内气流分级：通过引风机将物料连同膨胀气流送入外分级器，调节分级器叶轮转速，可以达到我们需要的细度。内分级器的使用对用户在分筛时减去了物料回温的时间、减少人工、缩短生产周期、减少使用场地，粉碎后的物料可以直接进行包装运输。客户可根据实际需要选用内筛网式分级法；此法适用于超细粉分级，在200目以上的无料分级达到了 的效果，同时将冷源完全的利用起来。
6、内网筛分级法：内网筛分级法是通过在系统内安装的动力筛网分级的方式进行分级。它与内气流分级方法相同，此法适用于我们生产200目以下的颗粒分级。
【优点】：
本机通过高性能的液态气体气化装置，在气化过程中冷媒剂与物料产生热交换，对剩余冷气采用回流方式进行收集，各部采用管道阀门调节回流冷气对粉碎机腔的空气补偿，物料的预冷、封闭输送、封闭式分级、出料回流、冷媒使用率、动力源机构、粉碎运送过程的保温已经达到了 佳效果。在能耗方面达到了国际 水平！
【运用领域】：
1、化工、涂层领域：金属壁涂层领域：铁氟龙、PA、PC、PU、PP、PE涂层用粉末；塑胶涂料：粘化物涂层、高结合涂料；静音涂层：弹性体、纳米吸音涂层；防腐涂层；吸波涂层等使用的原材料超细粉碎。在原色粉碎工艺（天然色母粒粉碎）上达到国际 水平。
2、食品、保健品领域：植物果实、动植物提取物、中成药、天然、合成元素的粉碎能保证其原有元素在粉碎干燥过程中不流失。
3、回收利用领域：低熔点塑料、高自润滑性物料、废旧橡胶、生胶原胶的低温粉碎方式。
4.本系列机械属于微粉技术，运用于高分子材料类如：聚丙烯、聚乙烯、聚碳酸酯、聚酰胺、聚四氟乙烯、ABS、弹性体、原橡胶、橡胶、酚基、聚酯类等粉碎到100~600目。对高含水量类如：动植物提取物、中成药、合成纤维、海藻提取物等；强纤维性物料、动物胎盘素、蜂巢、体液的特殊物料粉碎。在聚酯类粉末涂料运用广泛，羊胎素口服胶囊运用是一大突破。
【粉碎消耗】：
在聚酯类粉末的粉碎对液氮消耗达到了理想效果。（以50型为例）粉碎时液氮消耗300~10000L/吨（根据粉碎的物料性能不同），电能消耗在50~400千瓦时/吨，机械易损件10~30元人民币/吨。由于物料性能的差异、粉碎要求的差异，在粉碎过程中对能源的消耗有所不同。
【机械自动化】：
机械使用微电脑控制主机供量和氮气供量。可根据客户需要设定微电脑控制系统自动化等级，用户只需要设定出料细度值的一个参数点，智能化控制系统根据这一参数点为基础，通过主机电流、机腔压力、管道流量、物料温度自动调节各点电源频率、冷媒阀门大小、空气补偿阀门、出料速度、升温系统等，达到智能化控制。
【展望】：
1.YM系列深冷式粉碎系统克服了特殊物料在常温下无法粉碎的难题，通过冷却回流、出料空气补偿、系统内分级等降低了传统冷冻粉碎机消耗大的缺点，是国内外 的粉碎机种，填补了国内外此类技术的空白，是物料的粉碎过程必不可少的工具。
2.系列机械：公司同时拥有卧式YM系列单级大型粉碎机，UTM系列双级加速粉碎机，UTM系列采用主机双极加速，牵引和粉碎一体化设计，是国内外 的低温深冷粉碎机。
3.配置:全套卫生级SUS304不锈钢。
4.全系列分为 基本型和升级型。
5.易损件：以粉碎主机外齿圈、内叶轮、管道密封件（标准件）、阀门密封件（标准件）、四氟乙烯密封件。
【技术参数】：
|
序号
|
型号
|
普通主电机功率KW
|
主机转
r/min
|
总功率KW
|
机械毛重
吨
|
外形m（米）
长*宽*高
防护架除外
|
说明
|
|
1
|
YM50
|
45KW
|
4200/5100
|
55.45
|
3.4
|
3.5*2.2*2.2
|
主机带轮调速
|
标准机型；45kw主电机采用55kw变频器，
超细碾磨主机功率为55kw，
|
|
2
|
YM50-P
|
45 KW
|
1000~6700
|
55.45
|
3.6
|
电机变频调速
|
|
3
|
YM50T-P
|
45 KW
|
1000~6700
|
57.65
|
3.7
|
电机变频调速
|
|
4
|
YM50F-P
|
45 KW
|
1000~6700
|
59.45
|
3.9
|
电机变频调速
|
|
5
|
YM50TF-P
|
45 KW
|
1000~6700
|
61.65
|
4.1
|
电机变频调速
|
|
6
|
YM50T-PC
|
45KW
|
1000~6700
|
57.65
|
3.7
|
变频加Plc控制
|
|
7
|
YM50F-PC
|
45KW
|
1000~6700
|
59.45
|
3.9
|
变频加Plc全控
|
|
8
|
YM50TF-PC
|
45 KW
|
1000~6700
|
67.15
|
4.1
|
变频加Plc全控
|
|
9
|
UTM40-P
|
30KW
|
2000~8000
|
38
|
1.8
|
3*2*1.7
|
电机变频调速
|
|
|
10
|
UTM40T-P
|
30KW
|
2000~8000
|
40
|
1.9
|
电机变频调速
|
|
11
|
UTM40T-PC
|
30KW
|
2000~8000
|
40
|
1.9
|
变频加Plc控制
|
|
12
|
UTM25-P
|
15KW
|
3000~10000
|
21
|
1.6
|
2.1*1.5*1.7
|
电机变频调速
|
小型机械
|
|
13
|
UTM20-P
|
11KW
|
4000~15000
|
16
|
1.5
|
2*1.2*1.7
|
电机变频调速
|
微型试验机型
|
|
14
|
YM60TF-P
|
75KW
|
1000~5000
|
91
|
4.9
|
5*2.2*2.2
|
电机变频调速
|
大型机械
|
|
15
|
YM80TF-P
|
90KW
|
1000~4000
|
127
|
6.1
|
6*3.4*4
|
电机变频调速
|
大型机械（可拆卸运输）
|
