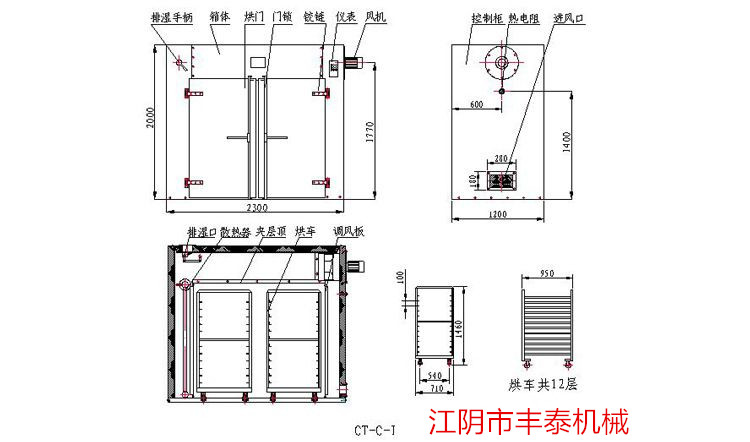

热风循环烘箱





    （一）、本系列烘箱采用蒸汽加热器与远红外电加热元件为热能源，



蒸汽加热器的 高工作压力为：0.8Mpa，禁止超压使用。



    （二）、若烘箱使用温度要求达到 120~140℃，即蒸汽压力应在

0.4~0.8Mpa  范围内。若箱内温度要求达到 80~120℃即蒸汽压力应在



0.2-0.4Mpa 范围内。



  （三）、本系列烘箱要求三相四线制380V/220V 电源。



  （四）、远红外电加热元件电源电压采用380V 和220V。

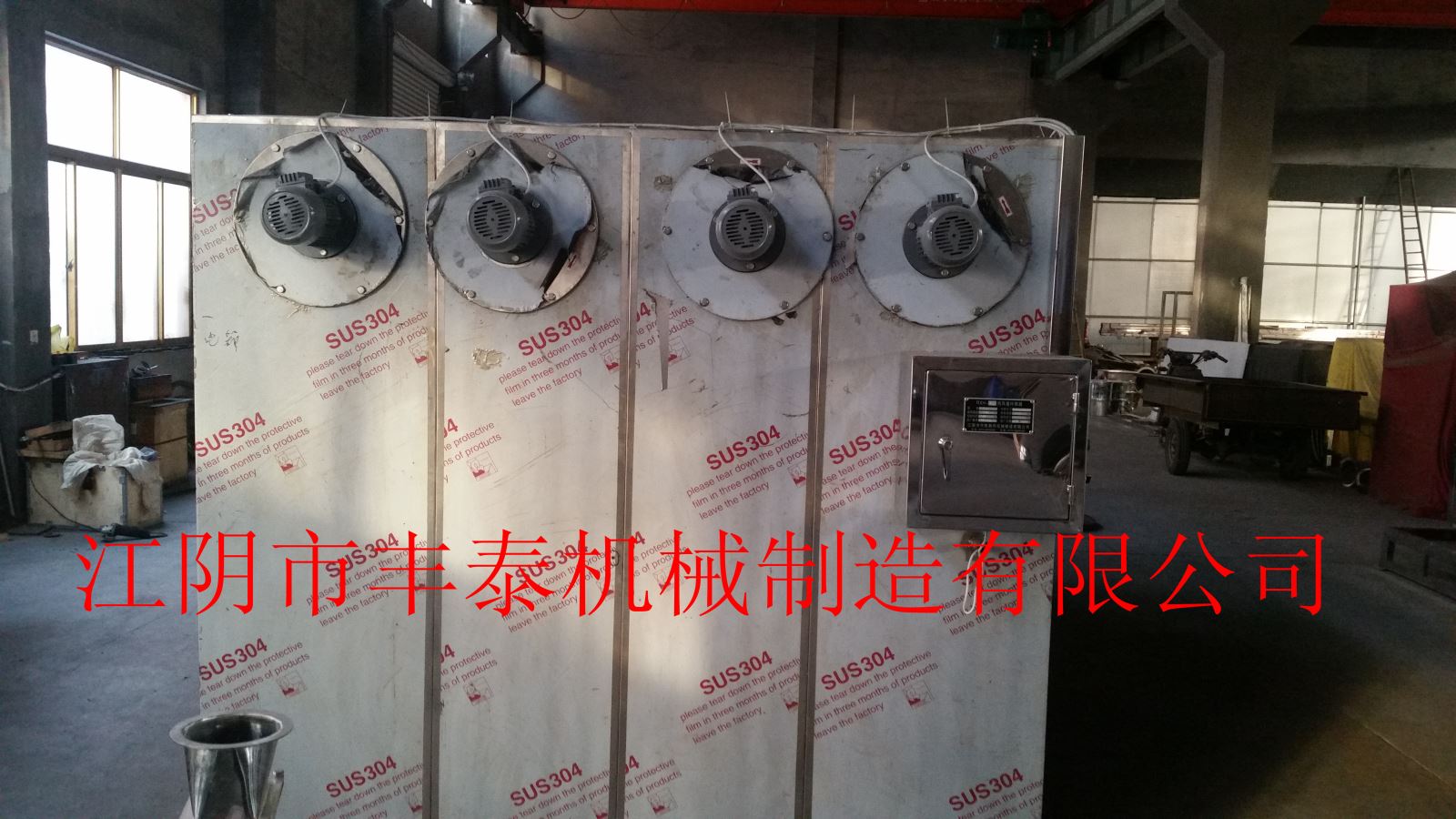

  （五）、接通风机电源后启动风机开关，视风机转向应和标记方向



符号一致。



  （六）、烘箱蒸汽管道与供汽管道接通后，烘箱使用时首先必须打



开疏水器旁通阀门，排放管道内可能残留的杂物及冷凝水，以保疏水



器能正常工作。由于管道中有残留物，电磁阀和疏水器初用时如发现 失灵，必须拆下清洗，待管道内洁净后，才能保持正常运行。

七）、烘箱内左右两侧的百叶窗在调正叶片角度时，尽量使热风 流通面积大，请注意 下部两张叶片不要打开，从第三张开始向上， 其叶片开启角度应逐渐增大，因百叶窗叶片调正正确与否，影响箱内 温度。

（八）、烘箱内温差调正的方法：

 在烘箱内上、中、下位置放留点温度计，其安放位置顶板向下

200 为上面测温点，底板向上200 为下面侧温点，其中点位置在中心 位置。关上烘门，打开蒸汽阀门和启动风机进行升温循环，约 30 钟后取出温度计，观察中、上、下三点读数是否在允许范围内，如温 差较大，则温度高的部位其对应的叶片角度相应开小，相反，温度低 的部位其叶片角度相应开大一点、直至调整到上下温差基本相似，经 调整后的百叶窗，在没有产生变动移位的情况下，则不需再进行调正。

  （九）、烘箱上设置的排湿机构是用来排除箱内潮湿空气的，排 湿时间待烘箱温度升到你所需要的设定值后、即进行排湿，但排湿阀 中的开启角度不能太大，一般排湿量要根据物料含有的水分量来进行。



 （十）、整体运输进行安装的，由于运输过程中各部件有移位现 象，使用时必须对部件进行调正，以保证烘箱的使用效果。



 （十一）、CT 系列烘箱风管必须保温，以减少热量损失。

二、应用

本机为通用型干燥设备，适用范围广，应用于制药、化工、食品、农副产品、水产品、轻工、重工等行业物料及产品的加热固化、干燥脱水。如原料药、生药、中药饮片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶、颜料染料、脱水蔬菜、瓜果干、香肠、塑料树脂、电器元件、烘漆等。



三、 使用说明：

  1、按规定容量链接好三相四线制电源（主意风机转向）或蒸汽进出管道及电磁阀，箱体必须良好的接地。

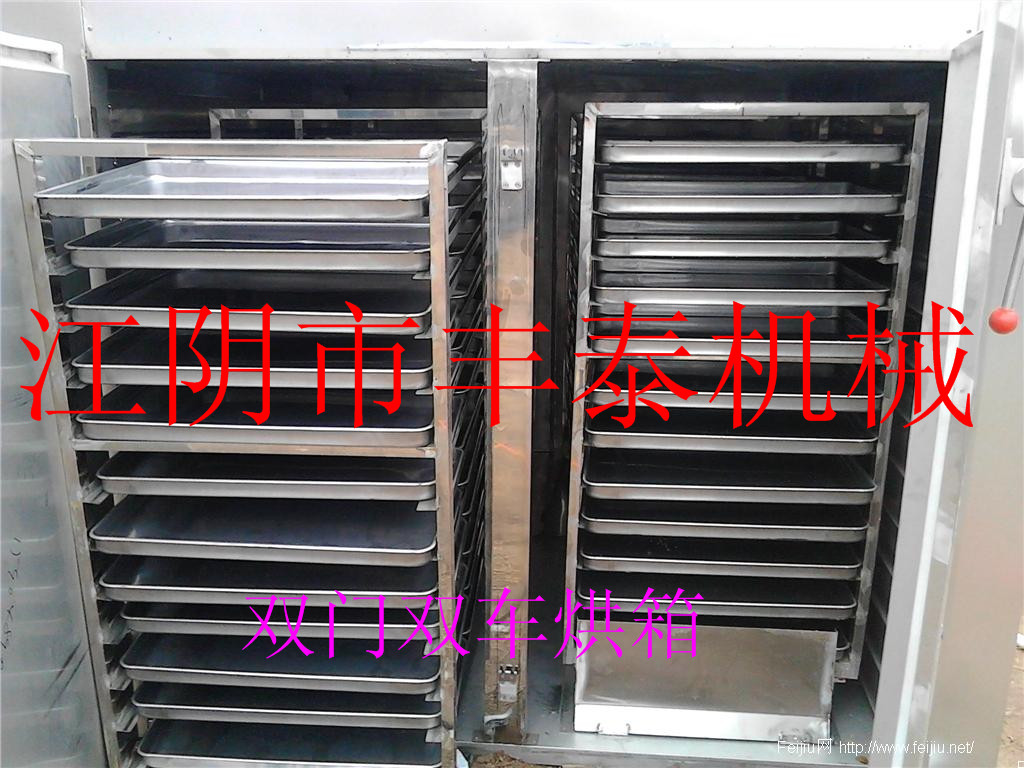

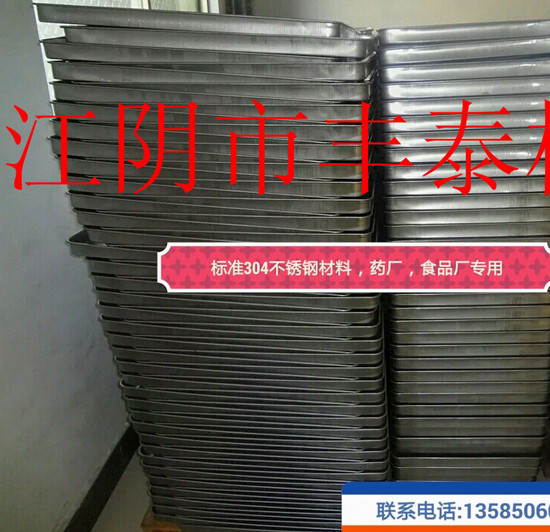

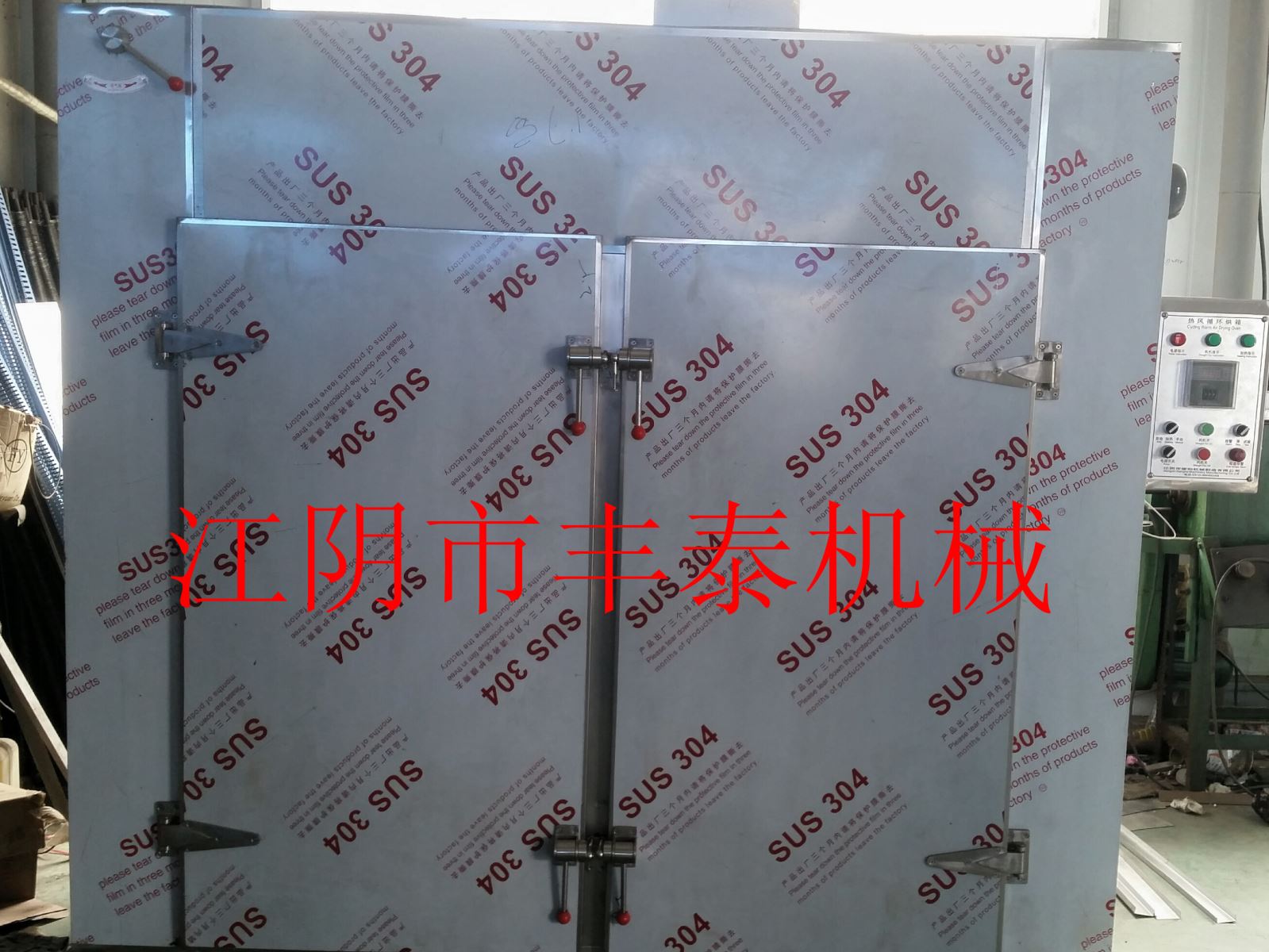

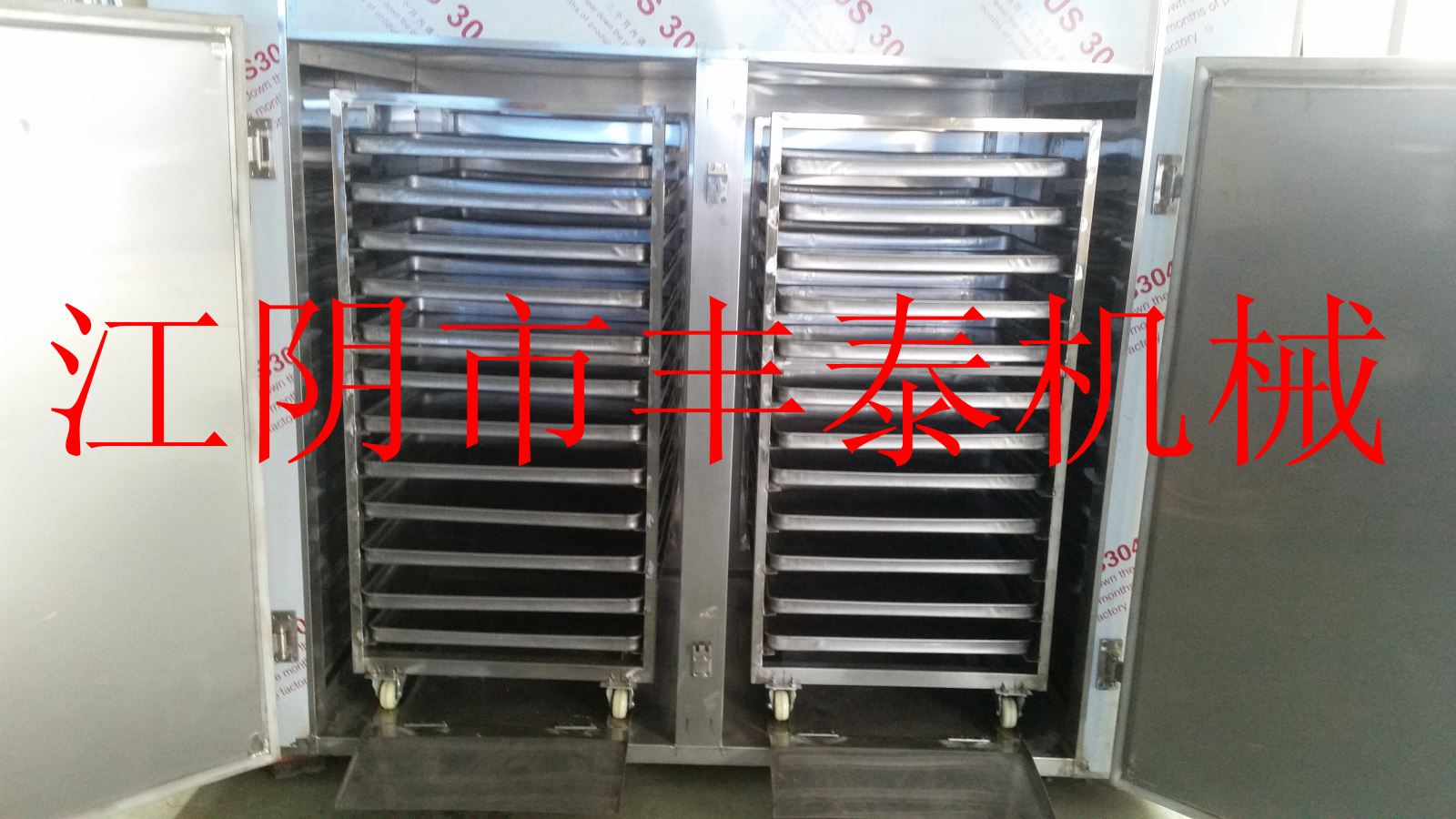

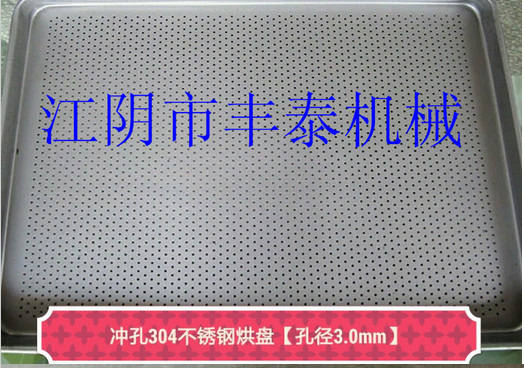

  2、由于用烘车、烘盘装好物料，关闭箱门。

  3、将“手动、自动”功能开关K1置于“关”的位置，如是蒸气、电热两用烘箱需将功能开关K2“蒸气、电热”置于您所用热源种类位置。按“开”钮则风机打开，温控器显示当时烘箱内温度，这时如要求箱内温度受人控制时，将“功能开关K1置于”手动位置，电源或蒸气将自动接通、热交换器开始发热。箱内温度开始升高，同时，温控仪显示箱内温度，当达到您所需温度时，可将功能开关K1置于“关”，则热交换器停止加热，箱内温度不再升高，风机仍工作将箱内热空气循环。当达到所需温度时也可按“关”钮将烘箱全部关闭，停止工作。这时如要求箱内温度稳定并保持一段时间，则将功能开关K1先置于“关”的位置，设定好所需的温度值后（方法见4），将功能开关K1置于“自动”位，则箱内开始升温，当达到设定温度时自动切断热源，当低于设定温度时再自动接通时间后，可将功能开关置于“关”位置，或按一下“关”钮，使箱内停止加热，整个工作过程中风机是一直工作的。

  4、温控仪设定方法：将“测量、设定”开关置于“设定”位，旋转设定电位器，使显示的数值为所需设定温度值。将“测量、设定”开关置于“测量”位，温控仪进入工作状态，测试箱内实际温度，当升到设定值时，自动切断热源，箱内温度下降，低于设定值时自动接通热源升温，温差为±1℃。

  5、排温方法：当箱内温度上升到设定温度时，物料温度升高将其内德水份蒸发，使箱内充满水蒸气，此时应将排温阀打开，排出水蒸气待所排气体中含水量较少后关闭排温阀，继续烘干。

  6、箱内温度分布调整，干燥过程中会出现箱内温度分布不均匀，原因是：箱内气流大的地方温度高，反之则温度低，可调整箱内两侧的每页式凤板的角度，来改变进出口的大小，达到改变电源气流的大小，而使箱内温度均匀。

四、技术参数



行业标准型号	型号规格	每次干燥量 (kg)	配用功率 (kw)	耗用蒸汽 (kg/h)	散热面积 (m2)	风量 (m3/h)	上下温差 (℃)	配用烘盘(只)	外形尺寸 面宽x深度x高 (mm)	配套烘车 (辆)
RXH-14-B	CT-I	100	1.1	20	20	1400	±2	48	2430x1200x2375	2
RXH-27-B	CT-II	200	1.1	40	40	5200	±2	96	2430x2200x2433	4
RXH-41-B	CT-III	300	2.2	60	80	9800	±2	144	3430x2200x2620	6
RXH-54-B	CT-IV	400	2.2	80	100	9800	±2	192	4380x2200x2620	8
RXH-5-C	CT-C-O	50	0.45	10	10	3400	±2	24	1550x1000x2044	1
RXH-14-C	CT-C-I	100	0.45	18	20	3450	±2	48	2300x1200x2300	2
RXH-27-C	CT-C-II	200	0.9	36	40	6900	±2	96	2300x2200x2300	4
RXH-41-C	CT-C-III	300	1.35	54	80	10350	±2	144	2300x3220x2000	6
RXH-54-C	CT-C-N	400	1.8	72	100	13800	±2	192	4460x2200x2290	8
RXH-18-C	CT-C-IB	120	0.9	20	25	6900	±1	48	1460x2160x2250	2
RXH-41-B	CT-C-IS	专用烘瓶	2.2	60	100	6900	±2		1140x6160x3240	6
RXH-25-A		高效高温远红外灭菌烘箱							1200x1000x1600	1
